Overview: Why I Want to Reconstruct This Curved-Surface Pattern Inspection System

English Abstract
This article explains why I decided to systematically rewrite and preserve a curved-surface pattern inspection system that had once formed a complete industrial technical loop, but was later described in fragmented and distorted ways. The point of this series is not emotional retrospection, but to reconstruct the system as a coherent technical object: its problem definition, structural logic, engineering abstraction, and reproducible design philosophy.

这些年我做过不少算法项目，但真正让我一直想重新写清楚的，并不多，这套曲面 Pattern 缺陷检测系统算是其中之一。

一方面，它曾在真实工业场景中形成过完整而有效的技术闭环；另一方面，它后续在某些并非出自我本人、也未充分反映真实技术贡献的成果呈现与知识产权文本中，却被以一种失真、凌乱、甚至难以复现的方式重新表述了。与其让一个本来具有明确问题主线、方法结构和工程逻辑的系统继续以错误文本流传下去，不如由我自己把它重新讲清楚。

写下这一组文章，不是为了争论谁说了什么，也不是为了做情绪化的追责，而是希望把这套算法系统以一种更规范、更有灵魂、也更能帮助后续研发者理解与复现的方式保留下来。

一、这不是一套普通的“字符检测算法”

如果只看表面描述，很多人会把它理解成一个“镭雕字符缺陷检测”项目，甚至进一步把它理解为某种 OCR、模板匹配，或者缺陷分类问题。

但在我看来，这样的理解过于表层。

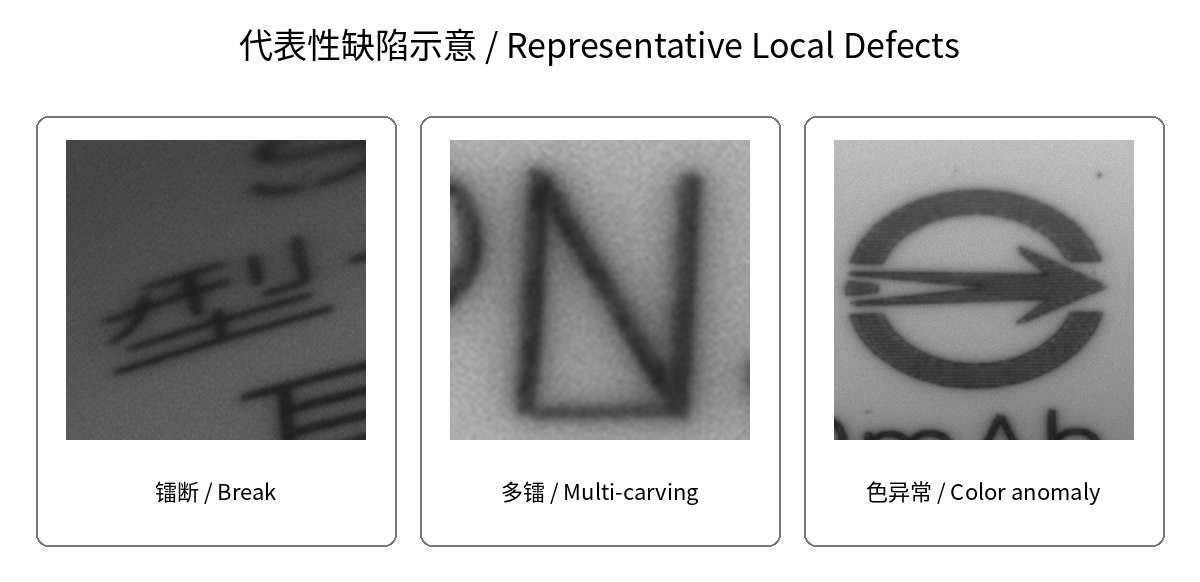

为了让这个问题先落到一个更直观的层面，不妨先看几类真实产线中的代表性缺陷。下面这张图并不是算法示意图，而是现场检测中实际会遇到的局部异常：包括镭断、多镭和色异常。它们看上去都只是局部结构上的小偏差，但真正困难的地方恰恰在于：系统必须先区分这些偏差究竟来自正常成像波动、曲面形变与工艺扰动，还是已经构成了需要输出的真实缺陷。

代表性缺陷示意图

图 1：真实产线样本中的三类代表性局部缺陷示意，包括镭断、多镭与色异常。为避免暴露客户与业务信息，图中仅保留与缺陷相关的局部区域。

这套系统真正面对的问题，并不是“字符识别”本身，而是：

如何在光滑曲面上的结构化 Pattern 存在形变、成像扰动、工艺波动和产品差异的条件下，建立一套可归一化、可比较、可配置、可扩展的缺陷检测系统。

这和普通平面字符检测不是一个难度层级的问题。

平面上的字符检测，很多时候只需要解决成像质量、局部噪声、对位偏差等问题；而曲面上的 Pattern 检测，首先就要面对一个更根本的事实：对象的几何形态本身会参与成像与检测。

也就是说，图像中的局部差异——哪怕已经表现成镭断、多镭或色异常这样的可见现象——也并不天然等于“缺陷”。

它可能来自：

曲面带来的几何形变；
不同产品或不同国别图档带来的结构差异；
光照、焦距、姿态、夹具、上下料过程带来的成像扰动；
工艺侧带胶、填充不均、边缘毛刺等复杂因素；
以及节拍、参数配置、模板迁移所带来的工程约束。

所以，这个问题如果处理得太浅，很容易退化成“规则越写越多，阈值越调越碎”的局面。
而一旦走到那一步，系统基本就失去生命力了。

二、我为什么一直觉得这件事值得单独写出来

原因很简单：这套系统真正有价值的地方，并不只在于它“做成了”，而在于它体现了一种我始终非常看重的算法路线。

我一直更认同一种结构化的思路：
面对复杂工业问题时，首先不是去堆砌模块，也不是急着引入流行名词，而是先抓住问题本身的结构，把对象抽象对，把归一化机制搭对，把可比较的中间表示建立起来，然后再围绕它生长出模板、参数、判别逻辑和工程系统。

这套曲面 Pattern 缺陷检测系统，正是这种思路在工业场景中的一次集中体现。

它不是某个孤立算子的成功，不是某种训练技巧的偶然有效，也不是单条产线调通后的经验堆叠。它真正的价值在于：

它抓住了问题本体；
它建立了稳定的技术主线；
它形成了可配置、可迁移、可实施的系统能力；
它在真实产线环境中得到了验证。

而这些东西，恰恰最容易在后续转述中被写丢。

三、为什么我要用“规范重述”这个说法

这组文章虽然分篇展开，但在我心里，它们其实都在做同一件事：

把这套曲面 Pattern 缺陷检测系统，重新讲回来。

所以我后来才越来越觉得，“规范重述”这个说法是合适的。

这里的“规范”，并不是为了显得书面，也不是为了把事情说得更正式一点，而是因为我慢慢意识到：一个真正做成过的工业算法系统，如果后来没有被用合适的结构重新讲清楚，它就很容易在后续转述里被讲窄、讲散、讲偏。

有的表述会把它说成一个表层问题，仿佛它不过是在“检测字符缺陷”；
有的表述会把模块摊开来写，什么都有一点，但真正的主线反而不见了；
还有的表述会把枝节当主干，把真正有价值的部分讲没，最后留下来的东西甚至已经不值得参考。

从技术角度看，这其实是很可惜的。

因为算法系统和成品代码不一样。
代码会迭代，工程会下线，人员会变动，但只要问题主线、方法结构和系统逻辑还被准确保留下来，这个系统就没有真的死。
反过来，如果留下来的叙述本身就是错的，那么哪怕表面上还剩一堆名词、流程图和模块说明，也未必真的把那个系统留下来了。

所以我写这一组文章，并不是为了把过去重复一遍，也不是为了做情绪化的追溯，而是想做一件更具体的事：

把一套后来被讲偏了的工业算法系统，重新建立为一个可以被理解、被传递、也值得被后来者参考的技术对象。

四、这套系统真正难的地方到底在哪里

这类问题之所以难，并不是因为缺陷种类多，也不只是因为现场环境复杂，而是因为几个层面的困难会同时成立。

1. 几何层面的困难

Pattern 位于曲面上，成像中天然会带入几何变形。
这意味着检测前必须先解决某种意义上的结构归一化问题，否则后面的差异比较很容易把正常形变误判成缺陷。

2. 表示层面的困难

工业检测里最忌讳的一件事，就是直接在原始图像上硬判。
因为原始图像同时混杂了产品结构、成像扰动、工艺波动和偶然噪声。
如果没有一个足够稳定的中间表示，后面的阈值、模板和规则都会越来越脆。

3. 系统层面的困难

一个算法能不能在单次实验里跑通，和它能不能在多产品、多图档、多国别、多产线条件下持续工作，是两回事。
真正的系统一定要回答：

模板怎么建立？
参数怎么继承？
新产品怎么导入？
谁来维护？
如何让一线工程师接得住？
如何在节拍要求下保持稳定？

4. 工艺耦合层面的困难

很多所谓“缺陷”，其实并不是纯粹的视觉问题，而是工艺状态通过图像投影出来的结果。
带胶、填充不均、边缘不完整、色差异常，这些都可能让检测边界变得非常微妙。
如果算法设计者不了解工艺约束，就很容易把问题做偏。

也正因为如此，我始终认为，这类项目真正难的不是“有没有一个分类器”，而是：

能不能把几何、表示、工艺、参数化和工程实施这些层面，统一到同一套方法主线里。

五、它为什么不是“再加一点深度学习”就能讲清楚的系统

过去这些年，工业视觉里很容易出现一种叙述惯性：
仿佛一个项目只要加上了深度学习模块，就显得更先进，也更容易被人理解。

但对这套系统来说，至少在我自己的设计视角里，深度学习从来不是主干。

真正的主干始终是：

对检测对象的结构化理解；
对曲面形变的归一化处理；
对模板与参数体系的建立；
对局部异常与正常波动之间边界的刻画；
对整套系统可实施性的组织。

如果这些东西不成立，那么后面即使再挂上分类器、分割器或者神经网络，也只是在一个没有骨架的体系上继续加零件。

而如果这些东西已经成立，那么深度学习最多也只是某些边界场景下的补充工具，而不是这个系统真正的灵魂所在。

我并不反对深度学习。
我反对的是：用一个附属模块去替代问题本体的叙述。

六、为什么这件事在今天仍然值得写

从时间上说，这已经不是一个刚结束的新项目。
但越往后，我越觉得它值得写下来，而且应该认真写。

原因并不只是“它当年做得不错”，而是它背后包含的几件事，在今天仍然很有代表性：

工业界仍然大量存在“把复杂问题说浅”的倾向；
很多项目能跑，却没有形成真正可传承的技术表述；
很多系统明明有结构，却在汇报和交接中被写成了模块拼装；
很多研发者做了真正难的事情，却没有给自己留下足够准确的技术记录。

把这些文章一篇篇写下来，其实也是在反过来提醒我自己：

真正做过、做成过的系统，不应该只以零散记忆、项目摘要或失真文本的形式存在。

它值得被重新组织成一个更清楚的技术对象。

七、这一系列文章准备写什么

这不是一篇讲完所有细节的文章。
这一篇只是总述，主要回答一个问题：

为什么我要重新讲清这套曲面 Pattern 缺陷检测系统。

后面的文章，我会继续围绕下面几个方面展开：

1. 这到底是一个什么问题

为什么它不是普通字符检测，也不是简单模板匹配。

2. 这套系统真正的技术主线是什么

从曲面形变、结构归一化到参数化模板机制，哪些是主干，哪些只是附属。

3. 为什么工业项目难的不是“做出算法”，而是“做成系统”

包括模板创建、参数管理、实施交付、节拍与稳定性这些常被忽视的部分。

4. 这类系统里最容易被误解的几个点

例如深度学习的位置、归一化的重要性、可复现性的问题，以及为什么一些表述看起来很热闹，却失去了真正的灵魂。

如果这些内容最后能对后来做相关工作的研发者有一点帮助，那我写这个系列就有意义。

八、这一篇的结尾：把系统重新还给问题本身

我想用一句很简单的话，作为这篇总述的结尾：

一套真正有价值的工业算法系统，不应该只留下“做过”的痕迹，更应该留下“为什么这样做、它真正依赖什么结构、它为何能够成立”的清晰表达。

这套曲面 Pattern 缺陷检测系统，对我来说正是这样一个对象。

它不该被草率地理解成一个字符检测项目，
也不该被错误地表述成几个模块和若干名词的拼接，
更不该在失真的叙述中失去自己原本的技术灵魂。

所以我决定重新讲它。

这，就是这个系列的起点。
